液壓萬能試驗機使用操作步驟
微機控制電液伺服壓力萬能試驗機 主要用于多種材料的壓縮試驗，例如：水泥、混凝土、各種建筑用磚、橡膠墊、混凝土構件、金屬構件等的抗壓強度試驗。

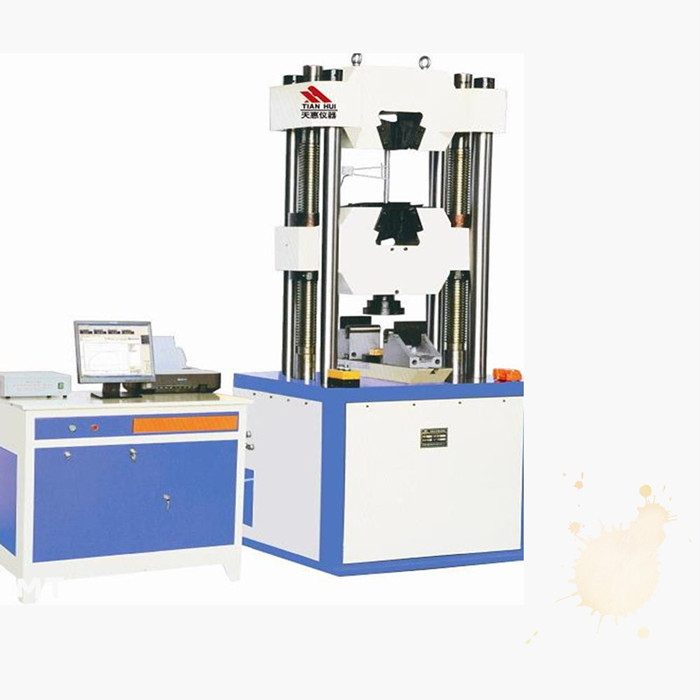

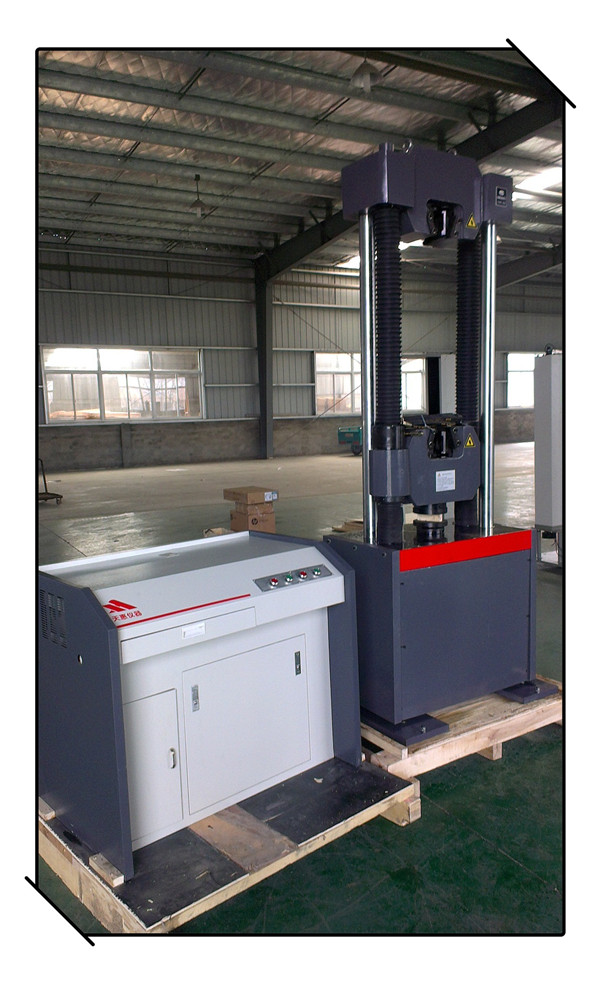

試驗機整機主要由主機、伺服油源、電控柜及計算機打印機等組成。采用液壓加荷、油壓傳感器測力、電液伺服控制系統自動控制試驗進程，微機屏幕顯示試驗數據及曲線，可進行數據處理、儲存及打印。
主機采用油缸下置移動式橫梁主機，移動式橫梁可在一定范圍內任意調整試驗空間。主機部分主要由橫梁、絲杠、工作臺、小車四部分組成。橫梁由二絲杠支撐在底座上，由螺帽加以緊固構成加荷框架；橫梁上裝有球面座，上壓盤裝在球面座上，加荷時可根據試件形狀自動調整方向，使試件受力均勻；橫梁上裝有調整電機，由電機帶動蝸桿，蝸桿帶動蝸輪，再由蝸輪帶動絲母旋轉，絲母帶動橫梁上下移動，從而調整試驗空間；橫梁中裝有彈簧，支撐起橫梁的重量，消除掉絲母螺紋與絲杠螺紋豎直方向上的間隙，使試驗可靠，數據準確；油缸及活塞是主機的主要部分，它們的接觸表面經過了精密加工，保持一定的配合間隙和適當?shù)挠湍ぃ?dāng)油泵送來的高壓油進入油缸后，托著活塞連同小車、下壓盤等上升，使負荷逐漸作用在試樣上；下壓盤裝在小車上，小車可在軌道上來回移動，裝卸試件均可推拉出小車。
液壓原理為負載適應型進油節流調速系統。油箱內的液壓油通過電機帶動的高壓齒輪泵進入油路，流經單向閥、高精度高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、相對位移等的控制。
液壓式電子萬能試驗機使用步驟如下：
1、在試驗前應對所做試驗的最大荷載有所估計,懸掛相適應的擺砣。并調整緩沖閥手柄,對準標線。
2、在描繪器的轉筒上,卷好記錄紙(此項測試需要時才進行)。
3、將總開關接通電源,打開 試驗機 電源開關,檢查機器各部位運轉是否正常,作好試驗準備。
4、開動油泵電動機,開啟送油閥,緊閉回油閥,使油箱內的油進入工作油缸,試臺升起,然后,打開回油閥,排除油缸內的空氣。再緊閉回油閥,重新開啟送油閥使試臺上升5—10mm,然后緊閉油閥。如果試臺以在升起位置時,則不必先開動油泵送油,僅將回油閥關好即可。
5、將試樣一端夾于上鉗口,開動油泵調整指針對準零點,再開動下鉗口電動機調正下鉗口,夾住試件下端。必須注意使試樣鉛垂,并在中間位置。
6、將推桿上的描繪筆放下,進入描繪準備狀態(需要描繪時才進行)。
7、按試驗要求的加荷快速,通過旋扭,調整加荷快速指示盤的旋轉快速,緩慢的開啟送油閥,并使加荷指針的旋轉快速與指示盤的旋轉快速一致進行加荷。加荷快速：屈服前-應力增加快速10MPa/s。屈服后-試驗機活動夾頭在負荷下的移動快速為不大于0.5L/min。
8、記錄所需數值并將描繪筆抬起。
9、試樣斷裂后,緊閉送油閥,并停止油泵電動機。
10、打開回油閥,卸荷后將被動針撥回零點。
11、最后,切斷電源,對儀器設備進行擦拭清掃。
12、取下斷裂后試樣,測量伸長值,認真記錄,作為計算依據。
